| نام تجاری: | DYS |

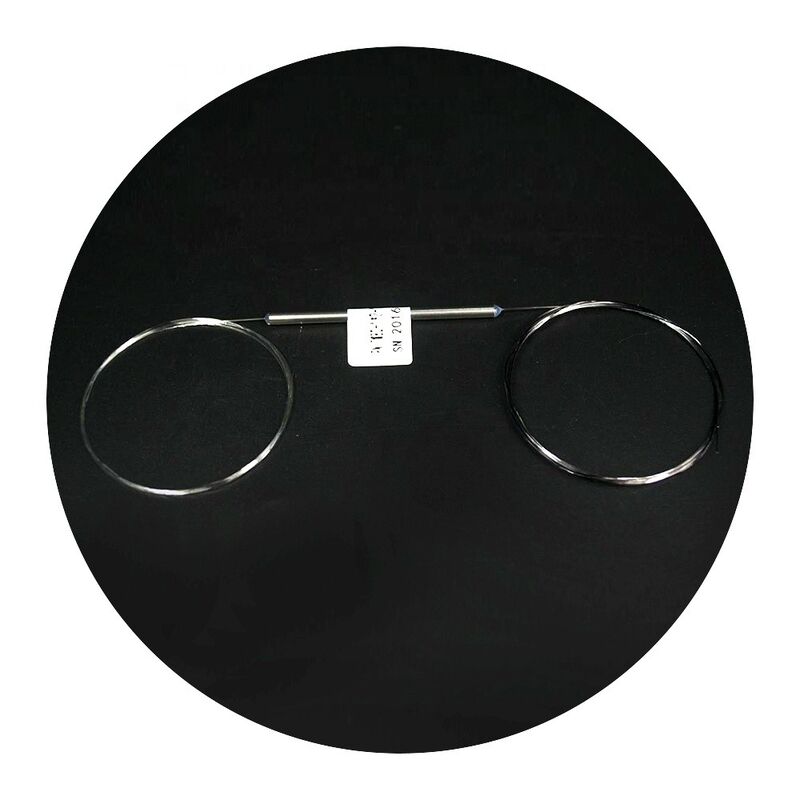

| شماره مدل: | 1x2 FBT Splitter |
| قیمت: | $1.50 - $5.90/pieces |
پارامتر | مشخصات | ||
تعداد کانال | 1x2 یا 2x2 | ||
طول موج عملیاتی (نانومتر) | 1310، 1550، 1310/1550، 1310/1550/1490 | ||
پهنای باند عملیاتی (نانومتر) | ±40 | ||
نسبت کوپلینگ | افت درج کوپلینگ (dB) | ||
درجه P | درجه A | ||
50/50 | ≤3.3 | ≤3.5 | |
40/60 | ≤4.5/2.6 | ≤4.7/2.8 | |
30/70 | ≤5.7/1.9 | ≤5.9/2.1 | |
20/80 | ≤7.6/1.3 | ≤7.75/1.38 | |
10/90 | ≤10.85/0.68 | ≤11.2/0.75 | |
5/95 | ≤14.4/0.45 | ≤15.5 /0.48 | |
2/98 | ≤18.5/0.6 | ≤19.8/0.38 | |
1/99 | ≤21.8/0.28 | ≤22.8/0.35 | |
PDL (dB) | ≤0.15 | ≤0.2 | |
جهت یابی (dB) | ≥50 | ||
اتلاف برگشتی (dB) | ≥55 | ||
پارامتر | مشخصات | |||||||||||||||
طول موج عملیاتی | نانومتر | پنجره تک 1 دوگانه، سه پنجره 2 | ||||||||||||||
(1xN) | N=3 | N=4 | N=5 | N=8 | N=16 | N=24 | N=32 | N=64 | ||||||||
نوع فیبر | Corning SMF-28e | |||||||||||||||
IL (حداکثر) | dB | 5.41/5.62 | 7.01/7.22 | 7.81/8.02 | 10.01/10.42 | 13.51/13.92 | 15.01/15.42 | 17.31/17.52 | 21.01/21.52 | |||||||
یکنواختی | dB | 0.51/0.62 | 0.51/0.62 | 0.61/0.82 | 0.81/1.02 | 1.11/1.32 | 1.21/1.52 | 1.31/1.52 | 2.11/2.52 | |||||||
اتلاف برگشتی | dB | ≥55 | ||||||||||||||
جهت یابی | dB | ≥55 | ||||||||||||||
PDL | dB | <0.20 | <0.20 | <0.30 | <0.30 | <0.40 | <0.50 | <0.50 | <0.50 | |||||||
